Plastik Enjeksiyon Kalıplarında Yolluk Sistemi Nedir?

Plastik enjeksiyon üretiminde yolluk sistemi, erimiş plastik hammaddenin enjeksiyon makinesinden kalıp boşluklarına ulaşmasını sağlayan kanallar bütünüdür. Makineden gelen sıcak plastik önce kalıbın giriş bölgesine ulaşır, ardından yolluk kanalları ve giriş noktaları üzerinden ürün formunu oluşturacak kalıp boşluğuna dolar.

Yolluk sistemi basit bir kanal yapısı gibi görünse de, plastik parça kalitesi ve üretim verimliliği üzerinde doğrudan etkilidir. Yanlış tasarlanmış bir yolluk sistemi; kısa dolum, kaynak izi, hava sıkışması, çökme, çapak, yanık izi, dengesiz dolum ve yüksek fire gibi birçok probleme neden olabilir.

Bu nedenle plastik enjeksiyon kalıplarında yolluk sistemi seçimi, kalıp tasarımının en kritik kararlarından biridir. En yaygın kullanılan iki sistem ise soğuk yolluk ve sıcak yolluk sistemleridir.

Soğuk Yolluk Sistemi Nedir?

Soğuk yolluk sistemi, plastik enjeksiyon kalıplarında en temel ve yaygın kullanılan yolluk sistemlerinden biridir. Bu sistemde erimiş plastik, kalıp içindeki kanallar aracılığıyla ürün boşluklarına taşınır. Plastik malzeme, kalıp içinde hem ürün boşluğunu hem de yolluk kanallarını doldurur. Soğuma tamamlandığında ürünle birlikte yolluk kısmı da kalıptan çıkar.

Soğuk yolluk sisteminde sprue, ana yolluk, yardımcı yolluklar ve gate bölgeleri bulunur. Ürün kalıptan çıktıktan sonra yolluk kısmı parçadan ayrılır. Bu ayrılan bölüm genellikle fire olarak değerlendirilir. Bazı malzemelerde bu yolluklar kırılarak belirli oranlarda tekrar kullanılabilir; ancak bu durum her ürün ve her hammadde için uygun değildir.

Soğuk yolluk sistemi, özellikle daha düşük adetli üretimlerde, basit parçalarda veya ilk yatırım maliyetinin düşük tutulmak istendiği projelerde tercih edilebilir.

Soğuk Yolluk Sisteminin Avantajları

Soğuk yolluk sistemlerinin en önemli avantajı, kalıp yatırım maliyetinin sıcak yolluğa göre daha düşük olmasıdır. Sistem yapısı daha basittir ve sıcaklık kontrol ünitesi, manifold, rezistans veya termokupl gibi ek bileşenler gerektirmez.

Kalıp tasarımı ve üretimi daha kolaydır. Bakımı sıcak yolluk sistemlerine göre daha basit olabilir. Özellikle ürün adedi çok yüksek değilse veya malzeme fire miktarı proje açısından büyük problem oluşturmuyorsa, soğuk yolluk ekonomik bir çözüm sağlayabilir.

Ayrıca bazı özel hammaddelerde veya renk değişiminin sık yapıldığı üretimlerde soğuk yolluk sistemi daha pratik olabilir. Sıcak yolluk sistemlerinde renk değişimi ve temizlik süreci bazı durumlarda daha uzun sürebilir.

Soğuk Yolluk Sisteminin Dezavantajları

Soğuk yolluk sisteminin en önemli dezavantajı malzeme firesidir. Ürünle birlikte çıkan yolluk kısmı, üretim başına ekstra malzeme tüketimi anlamına gelir. Yüksek adetli üretimlerde bu fire miktarı ciddi maliyet oluşturabilir.

Bir diğer dezavantaj çevrim süresidir. Ürünle birlikte yolluk kısmının da soğuması gerektiği için çevrim süresi uzayabilir. Yolluk kalınlığı arttıkça soğuma süresi de artar. Bu durum üretim kapasitesini düşürebilir.

Ayrıca yolluğun parçadan ayrılması için ek işlem gerekebilir. Bu işlem manuel yapılırsa işçilik maliyeti artar. Otomasyon ile yapılırsa ek ekipman ihtiyacı doğabilir. Bazı ürünlerde yolluk kopma noktası görsel iz bırakabilir veya parçanın estetik kalitesini etkileyebilir.

Sıcak Yolluk Sistemi Nedir?

Sıcak yolluk sistemi, plastik hammaddenin kalıp içinde ürün boşluğuna kadar sıcak ve akışkan halde taşınmasını sağlayan gelişmiş bir yolluk sistemidir. Bu sistemde manifold, rezistanslar, termokupllar, nozul yapıları ve sıcaklık kontrol ünitesi bulunur.

Sıcak yollukta plastik malzeme, kalıp içinde soğuk yolluk kanalları oluşturmadan doğrudan ürün boşluklarına beslenir. Erimiş plastik, manifold içinde sıcak tutulur ve nozul uçlarından kalıp boşluklarına yönlendirilir. Bu sayede ürünle birlikte yolluk firesi çıkmaz veya minimum seviyeye iner.

Sıcak yolluk sistemleri özellikle yüksek adetli seri üretimlerde, çok gözlü kalıplarda, malzeme maliyetinin yüksek olduğu projelerde ve çevrim süresinin kritik olduğu üretimlerde tercih edilir.

Sıcak Yolluk Sisteminin Avantajları

Sıcak yolluk sisteminin en büyük avantajlarından biri malzeme tasarrufudur. Soğuk yollukta oluşan fire ortadan kalktığı için özellikle yüksek adetli üretimlerde önemli maliyet avantajı sağlar. Kilogram fiyatı yüksek mühendislik plastiklerinde bu avantaj daha da belirgin hale gelir.

Bir diğer önemli avantaj çevrim süresinin kısalmasıdır. Soğuk yolluk sisteminde yolluğun da soğuması gerekirken, sıcak yollukta yalnızca ürünün soğuması yeterlidir. Bu durum üretim hızını artırabilir ve makine kapasitesinin daha verimli kullanılmasını sağlayabilir.

Sıcak yolluk sistemi, çok gözlü kalıplarda dengeli dolum açısından da avantaj sunar. Doğru tasarlanmış bir manifold ve nozul sistemi sayesinde her gözün daha dengeli beslenmesi sağlanabilir. Bu da parça ağırlığı, ölçüsel kararlılık ve kalite tekrarlanabilirliği açısından önemlidir.

Ayrıca yolluk ayırma işlemi olmadığı için üretim sonrası işçilik azalır. Parça kalıptan daha temiz şekilde çıkabilir ve otomasyon sistemlerine daha uygun hale gelir.

Sıcak Yolluk Sisteminin Dezavantajları

Sıcak yolluk sistemlerinin ilk yatırım maliyeti soğuk yolluk sistemlerine göre daha yüksektir. Manifold, nozul, rezistans, termokupl, sıcaklık kontrol cihazı ve özel kalıp tasarımı ek maliyet oluşturur.

Ayrıca sistem daha karmaşıktır. Bakım ve arıza yönetimi dikkat ister. Rezistans arızası, termokupl problemi, nozul tıkanması veya sıcaklık dengesizliği üretimde ciddi duruşlara neden olabilir. Bu nedenle sıcak yolluk kullanılan kalıplarda tasarım, montaj ve bakım kalitesi çok önemlidir.

Bazı hammaddeler sıcak yolluk sistemlerinde hassas şekilde yönetilmelidir. Isıya duyarlı malzemeler uzun süre manifold içinde beklediğinde bozulabilir, renk değişimi veya yanma problemi yaşanabilir. Bu nedenle hammadde seçimi ve sıcaklık kontrolü doğru yapılmalıdır.

Renk değişiminin sık olduğu üretimlerde sıcak yolluk temizliği, soğuk yolluğa göre daha fazla zaman alabilir. Bu da bazı üretim planlarında dezavantaj yaratabilir.

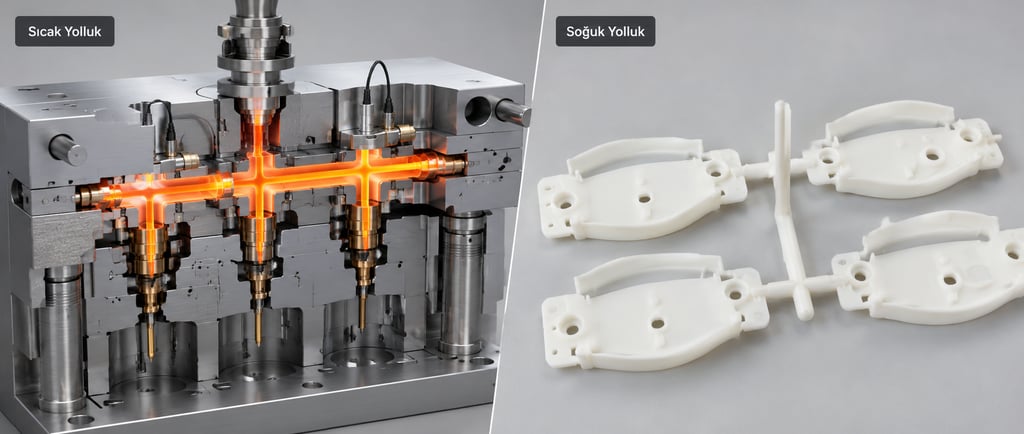

Sıcak Yolluk ve Soğuk Yolluk Arasındaki Temel Farklar

Sıcak yolluk ve soğuk yolluk sistemleri arasındaki en temel fark, plastik malzemenin kalıp içinde nasıl taşındığıdır. Soğuk yollukta plastik, kalıp içindeki kanallarda soğur ve ürünle birlikte kalıptan çıkar. Sıcak yollukta ise plastik manifold ve nozullar içinde sıcak tutulur, yalnızca ürün boşluğuna giren malzeme soğuyarak parça haline gelir.

Bu fark; malzeme tüketimini, çevrim süresini, kalıp maliyetini, bakım ihtiyacını ve üretim verimliliğini doğrudan etkiler.

Soğuk yolluk daha basit ve düşük maliyetli bir çözümdür. Ancak fire ve çevrim süresi açısından dezavantaj yaratabilir. Sıcak yolluk ise daha pahalı ve teknik bir sistemdir; fakat yüksek adetli üretimlerde malzeme tasarrufu, daha kısa çevrim süresi ve daha stabil üretim sağlayabilir.

Hangi Üretimde Hangi Sistem Tercih Edilmeli?

Yolluk sistemi seçimi yapılırken yalnızca kalıp maliyetine bakılmamalıdır. Ürünün yıllık üretim adedi, hammadde fiyatı, parça ağırlığı, göz sayısı, çevrim süresi hedefi, görsel kalite beklentisi ve otomasyon ihtiyacı birlikte değerlendirilmelidir.

Düşük adetli, basit geometrili ve düşük maliyetli hammaddelerle üretilen ürünlerde soğuk yolluk sistemi yeterli olabilir. Bu durumda sıcak yolluk yatırım maliyeti geri dönüş açısından anlamlı olmayabilir.

Buna karşılık yüksek adetli üretimlerde, çok gözlü kalıplarda, pahalı mühendislik plastiklerinde veya yolluk firesinin yüksek olduğu projelerde sıcak yolluk sistemi daha avantajlı olabilir. İlk yatırım maliyeti yüksek olsa da, uzun vadede malzeme tasarrufu ve çevrim süresi avantajı sayesinde toplam maliyeti düşürebilir.

Çok Gözlü Kalıplarda Yolluk Sistemi Seçimi

Çok gözlü kalıplarda yolluk sistemi daha kritik hale gelir. Çünkü her gözün aynı anda, aynı basınç ve sıcaklık koşullarında dolması gerekir. Dengesiz dolum; bazı gözlerde çapak, bazı gözlerde kısa dolum, farklı parça ağırlıkları ve kalite değişkenlikleri oluşturabilir.

Soğuk yolluk sistemlerinde dengeli yolluk tasarımı yapılması gerekir. Yolluk uzunlukları, kesitleri ve giriş noktaları dikkatle hesaplanmalıdır. Sıcak yolluk sistemlerinde ise manifold tasarımı ve nozul yerleşimi doğru yapılmalıdır.

Özellikle yüksek adetli ve hassas toleranslı ürünlerde sıcak yolluk sistemi, üretim stabilitesi açısından önemli avantaj sağlayabilir.

Yolluk Sistemi Seçiminin Maliyete Etkisi

Bir kalıp projesinde sadece ilk yatırım maliyetine bakmak yanıltıcı olabilir. Soğuk yolluk sisteminde kalıp maliyeti daha düşük görünse de, her baskıda oluşan yolluk firesi uzun vadede ciddi hammadde maliyetine dönüşebilir.

Sıcak yollukta ise ilk yatırım maliyeti yüksektir; ancak fire azalır, çevrim süresi kısalabilir ve üretim verimliliği artabilir. Bu nedenle doğru karar için toplam maliyet hesabı yapılmalıdır.

Bu hesapta şu kriterler dikkate alınmalıdır:

• Ürünün yıllık üretim adedi

• Parça ve yolluk ağırlığı

• Kullanılan hammaddenin kilogram fiyatı

• Çevrim süresi farkı

• Makine saat maliyeti

• Bakım ve enerji maliyetleri

• Kalıp yatırım maliyeti

• İşçilik ve otomasyon ihtiyacı


Doğru sistem seçimi, üretim süreci boyunca hem maliyet hem de kalite açısından önemli avantaj sağlar.

Gri Kalıp'ın Yolluk Sistemi Seçimine Yaklaşımı

Gri Kalıp ve Plastik A.Ş. olarak plastik enjeksiyon kalıp projelerinde yolluk sistemi seçimini yalnızca teknik bir detay olarak değil, projenin verimliliğini belirleyen stratejik bir karar olarak değerlendiriyoruz.

Her projede ürün geometrisi, üretim adedi, hammadde tipi, göz sayısı, kalite beklentisi ve maliyet hedefleri birlikte analiz edilmelidir. Bazı projelerde basit ve ekonomik bir soğuk yolluk sistemi en doğru çözüm olabilirken, bazı projelerde sıcak yolluk sistemi uzun vadede çok daha verimli sonuç verebilir.

Doğru yolluk sistemi, kaliteli üretim, düşük fire, kısa çevrim süresi ve sürdürülebilir maliyet avantajı için önemli bir faktördür.

Sonuç

Sıcak yolluk ve soğuk yolluk sistemleri, plastik enjeksiyon kalıplarında üretim verimliliğini ve parça maliyetini doğrudan etkileyen iki önemli çözümdür.

Soğuk yolluk sistemi daha basit, daha ekonomik ve bakımı daha kolay bir yapı sunar. Ancak yolluk firesi, ek işçilik ve daha uzun çevrim süresi gibi dezavantajları olabilir.

Sıcak yolluk sistemi ise daha yüksek ilk yatırım maliyeti gerektirir; fakat yüksek adetli üretimlerde malzeme tasarrufu, daha kısa çevrim süresi ve daha stabil kalite sağlayabilir.

En doğru seçim, ürünün teknik gereksinimlerine ve üretim hedeflerine göre yapılmalıdır. Başarılı bir plastik enjeksiyon projesinde yolluk sistemi, kalıp tasarımının en önemli kararlarından biridir.

Sık Sorulan Sorular

Sıcak yolluk sistemi nedir?

Sıcak yolluk sistemi, plastik hammaddenin manifold ve nozullar içinde sıcak tutularak doğrudan ürün boşluklarına beslenmesini sağlayan yolluk sistemidir. Bu sistemde yolluk firesi minimuma iner veya tamamen ortadan kalkar.

Soğuk yolluk sistemi nedir?

Soğuk yolluk sistemi, erimiş plastik malzemenin kalıp içindeki kanallar aracılığıyla ürün boşluklarına taşındığı ve yolluk kısmının ürünle birlikte kalıptan çıktığı sistemdir.

Sıcak yolluk mu soğuk yolluk mu daha avantajlıdır?

Bu karar üretim adedine, hammadde maliyetine, parça geometrisine, kalıp göz sayısına ve kalite beklentisine göre değişir. Yüksek adetli ve pahalı hammaddeli üretimlerde sıcak yolluk daha avantajlı olabilir. Düşük adetli üretimlerde soğuk yolluk daha ekonomik olabilir.

Sıcak yolluk sistemi fireyi azaltır mı?

Evet. Sıcak yolluk sisteminde plastik malzeme doğrudan ürün boşluklarına beslendiği için soğuk yollukta oluşan yolluk firesi büyük ölçüde ortadan kalkar.

Soğuk yolluk sisteminde çıkan fire tekrar kullanılabilir mi?

Bazı hammaddelerde yolluk kırılarak belirli oranlarda tekrar kullanılabilir. Ancak bu durum ürünün kalite beklentisine, hammadde türüne ve müşteri şartnamesine göre değişir. Teknik ve görsel hassasiyeti yüksek ürünlerde geri dönüşüm oranı dikkatle değerlendirilmelidir.

Çok gözlü kalıplarda sıcak yolluk tercih edilir mi?

Evet. Çok gözlü kalıplarda sıcak yolluk sistemi dengeli dolum, düşük fire ve daha kısa çevrim süresi açısından avantaj sağlayabilir. Ancak sistemin doğru tasarlanması ve sıcaklık kontrolünün iyi yapılması gerekir.
